Připojení klimatizace (split systém)

Všichni si chceme udělat svůj domov co nejpohodlnější. Jedním z ukazatelů komfortu je teplota. Klimatizace nám pomůže udržet požadovanou teplotu vzduchu v domě.

Schéma připojení klimatizace je zajímavé pro mnohé, protože jsou často instalovány v domech a bytech, stejně jako v kancelářích, nákupních a zábavních komplexech a dalších institucích. Proto dnes věnujeme náš článek takovému tématu, jako je připojení klimatizace vlastními rukama. V něm vám řekneme, jak připojit klimatizaci ze zásuvky, a také zvážit přímé připojení split systému.

Jako vždy připomínáme, že práce spojené s elektroinstalací by měly být prováděny pouze při dodržení bezpečnostních předpisů. Je třeba také poznamenat, že připojení klimatizace k elektrické síti musí být provedeno v souladu se schématem připojení (je k dispozici v pasu elektrického spotřebiče).

Jak připojit klimatizaci ze zásuvky

Pro připojení stacionární nebo mobilní klimatizace ze zásuvky budeme potřebovat:

• napájecí kabel se 3 měděnými vodiči o průřezu 2,5 mm² (například kabel VVG 3×2,5 od firmy Kabel-Arsenal LLC). Produkt této rostliny má tato barevná označení jader: bílá, modrá, žlutozelená (g/g);
• Zásuvka typu SCHUKO s uzemňovacím kontaktem;
• třížilový vodič PVA o průřezu 1,5 mm² a zástrčkou (pokud propojovací vodič není součástí dodávky klimatizace). Pro tyto účely je vhodný kabel od Cable-Arsenal LLC – PVS 3×1,5-0,38 s následujícím barevným značením žil: hnědá, modrá a žlutozelená (w/g);
• automatický spínač (pokud nebyl dříve instalován v bytovém panelu).

Do předem připravené drážky od stínění k instalační krabici položíme kabel VVG tak, aby konec kabelu v ní měl rezervní délku pro opětovné připojení.

Vezměte prosím na vědomí, že se doporučuje instalovat zásuvku ve výšce vhodné pro použití.

Po položení a upevnění kabelu jej provedeme ve stínění připojení v následujícím pořadí:

• jádro s bílou izolací – volná svorka stroje;
• modrý vodič – volná svorka nulové sběrnice;
• žlutě zbarvený vodič – libovolná svorka zemnící sběrnice.

Po položení kabelů provedeme dokončovací práce a přistoupíme k montáži elektropříslušenství. V instalační krabici odizolujeme kabel a Připojíme zásuvku:

• vodiče bílé a modré barvy – krajní svorka zásuvky;
• žluto/zelené jádro – centrální svorka označená „PE“ popř

Pokud klimatizace není dodávána s propojovacím vodičem, vezměte PVC vodič, změřte požadovanou délku a pokračujte v instalaci zástrčky. Za tímto účelem jej odšroubujeme, protáhneme drát speciálním otvorem v těle, odizolujeme, ukončíme vícežilová jádra a připojit:

• žíly s hnědou a modrou izolací – k vnějším šroubovým spojům zástrčky;
• žlutozelený vodič – ke středovému šroubovému spojení vidlice s označením

Po dokončení připojení zajistíme drát speciální svorkou a sestavíme zástrčku.

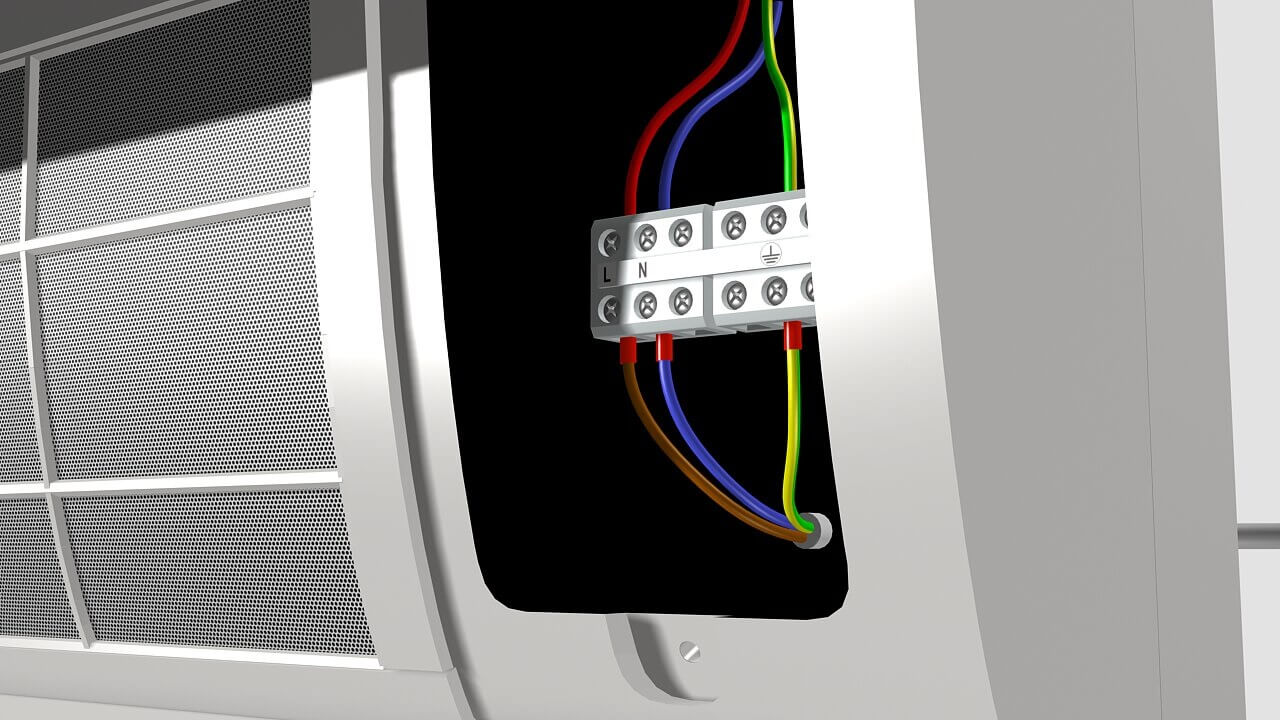

Po odpojení zástrčky přistoupíme k připojení klimatizace. Nejprve je třeba sejmout (zvednout) panel, odšroubovat šrouby držící kryt svorkovnice klimatizace a sejmout jej. Druhý konec drátu protáhneme speciálním otvorem, odizolujeme, ukončíme vícežilová jádra a připojte ke speciální svorkovnici:

• jádro s hnědou izolací – ke svorce „L“;
• modrý vodič – ke svorce „N“;
• žlutozelený vodič – ke svorce s označením nebo označením „PE“.

Dále zavřete víko, zajistěte jej šrouby a zavřete panel. Po dokončení instalačních prací vnější a vnitřní jednotky klimatizace ji připojíme do zásuvky.

Přímé připojení klimatizace

Nyní se podíváme na to, jak zapojit klimatizaci přímo do elektrické sítě. Chcete-li klimatizaci připojit tímto způsobem, musíte použít stejný kabel jako v předchozí možnosti připojení.

Položíme ji do předem připravené drážky na zamýšlené místo instalace vnitřní jednotky klimatizace. V tomto případě musí mít konec kabelu určitou délku pro opětovné připojení. Po položení a upevnění kabelu jej připojíme v panelu stejně jako v předchozí verzi.

Poté se provádějí práce na položení komunikací pro připojení venkovní jednotky a dokončovací práce. Dále se provede instalace a připojení vnějších a vnitřních jednotek klimatizace. Při instalaci vnitřní jednotky sejměte přední panel, odšroubujte šrouby držící kryt svorkovnice a vyjměte jej. Konec kabelu protáhneme speciálním otvorem, odizolujeme a připojte ke speciální svorkovnici:

• jádro s bílou izolací – svorka „L“;
• modrý vodič – svorka „N“;
• žlutozelený vodič – svorka se znakem nebo označením „PE“.

Zavřeme víko, utáhneme šrouby a poté zavřeme panel.

Připojili jsme tedy klimatizaci k napájení. Můžete také podívejte se na naše video, který podrobně ukazuje, jak si klimatizaci sami zapojit.
