RU107735U1 – Rohatkový mechanismus parkovací brzdy – Patenty Google

Číslo publikace RU107735U1 RU107735U1 RU2010147071/11U RU2010147071U RU107735U1 RU 107735 U1 RU107735 U1 RU 107735U1 RU2010147071 RU11 RU2010147071 /11 U RU 2010147071/11U RU 2010147071 U RU2010147071 U RU 2010147071U RU 107735 U1 RU107735 U1 RU 107735U1 Klíčová slova psi RU Rusko profil ozubené kolo sektor parkovací brzda Datum předchozího 2010-11-19 Číslo přihlášky RU2010147071/11U Jiné jazyky ​​Angličtina ( en ) Vynálezce Valery Aleksandrovich Gusenko Veniamin Alekseevich Rybin Původní nabyvatel Otevřená akciová společnost “Mytishchi Machine-Building Plant” Datum priority Datum priority je předpoklad a není právním závěrem Google neprovedl právní analýzu a neposkytuje žádné prohlášení ohledně přesnosti uvedeného data.) 2010-11-19 Datum podání 2010-11-19 Datum publikace 2011-. 08-27 2010- 11-19 Přihláška podaná otevřenou akciovou společností “Mytishchi Machine-Building Plant” podaná Kritická otevřená akciová společnost “Mytishchi Machine-Building Plant” 2010-11-19 Priorita k RU2010147071/11U priorita Kritická RU107735U1/ru 2011-08-27 Schváleno žádosti Kritické 2011 Zveřejnění publikace RU08U27 Kritický patent/RU107735U1/ru

Krajiny

• Uspořádání brzd (OBLAST)

Abstraktní

Západkový mechanismus parkovací brzdy obsahující ozubený sektor, kinematicky spojený s brzdovými akčními členy, a západku, kinematicky spojenou s ovládací pákou brzdy, instalovanou s možností vytvoření záběru s ozubeným sektorem, vyznačující se tím, že profil zubu západky a profil zubu ozubeného sektoru jsou provedeny geometricky podobné, přičemž hodnota úhlu profilu zubu a profilového úhlu dutiny zubového sektoru jsou zvoleny v rozsahu 87-90°.

Popis

Užitný vzor se týká oblasti dopravního strojírenství, zejména pohonů ovládání brzd, konkrétně rohatkových mechanismů parkovací brzdy např. pásových vozidel.

Pro účinné držení vozidel s parkovací brzdou na specifikovaných svazích a nouzové brzdění v extrémních podmínkách, kdy standardní brzdy selžou, jsou do konstrukce pohonů zabudovány velké převodové poměry, které umožňují vytvářet potřebné brzdné síly rukama řidiče. Rohatkové mechanismy používané v pohonech parkovací brzdy zpravidla obsahují ozubený segment (rohatkové kolo) a západku, vyrobené podle klasické konstrukce, ve které je vytvořen profil zubu západky a profil dutiny ozubeného sektoru. s ostrým úhlem, jehož hodnota je zpravidla mnohem menší 90°. Při zapínání a vypínání pohonu dochází k výraznému zatížení ozubených prvků rohatkového převodu, což vede ke zrychlenému opotřebení západky a rohatkového kola. Kromě toho, když je pohon zapnutý, v okamžiku záběru západky s ozubeným segmentem dochází k „volnoběžnému“ klouzání západky v důsledku přítomnosti úhlu podříznutí na zubu ozubeného sektoru. Vzhledem ke stávající geometrii ozubení tedy ztráta byť jednoho milimetru zdvihu brzdy v důsledku klouzání západky, násobená převodovým poměrem mechanismu pohonu brzdy, dosahující hodnoty přes dvě stě jednotek, bude tedy činit asi 200 mm ztráty v důsledku „volnoběhu“ pohybu ovládací páky.

Je znám rohatkový mechanismus pro pohon parkovací brzdy, obsahující rohatkové kolo spojené s pohonem brzdového mechanismu s ovládací západkou spojenou s pohonnou pákou (viz RF patent č. 2301162 k vynálezu, MPK8 V60T 7/08, 20.06.2007/XNUMX /XNUMX)

Tato konstrukce rohatkového mechanismu nemá optimální ergonomii z důvodu potřeby velkých zdvihů ovládací páky při brzdění a působení velkých sil při uvolňování brzdy, což ve svém důsledku způsobuje předčasné opotřebení pracovních ploch brzdy. západka a rohatkové kolo, které je typické při použití v převodovém schématu s úhly profilu výrazně menšími než 90°.

Souborem podstatných vlastností je navrhovanému užitnému vzoru nejblíže rohatkový mechanismus parkovací brzdy, který obsahuje ozubený segment kinematicky spojený s brzdovými akčními členy a západku kinematicky spojenou s pákou ovládání brzdy, instalovanou s možností tvarování záběr s převodovkou (viz „Pásové vozidlo GM-569 a jeho modifikace. Technický popis a návod k obsluze“, Moskva, Vojenské nakladatelství, 1985)

Známé zařízení z důvodu nutnosti provádět velké zdvihy hnacích prvků a vyvíjení velkých sil při brzdění a uvolňování brzd neposkytuje dostatečnou spolehlivost a životnost pohonu z důvodu zrychleného opotřebení pracovních ploch západky. a rohatkové kolo.

Technickým výsledkem při použití navrženého užitného vzoru je snížení ztrát pohonu „naprázdno“, zvýšení rychlosti, spolehlivosti a životnosti pohonu.

Tohoto technického výsledku je dosaženo tím, že v rohatkovém mechanismu parkovací brzdy obsahující ozubený sektor kinematicky spojený s brzdovými akčními členy a západku kinematicky spojenou s pákou ovládání brzdy, instalovanou s možností vytvoření záběru s ozubeným sektorem, profilu zubu zubu a profilu dutiny zubu jsou sektory provedeny geometricky shodné, přičemž hodnota úhlu profilu zubu zubu a profilový úhel dutiny ozubeného sektoru se volí v rozsahu 87°-90°.

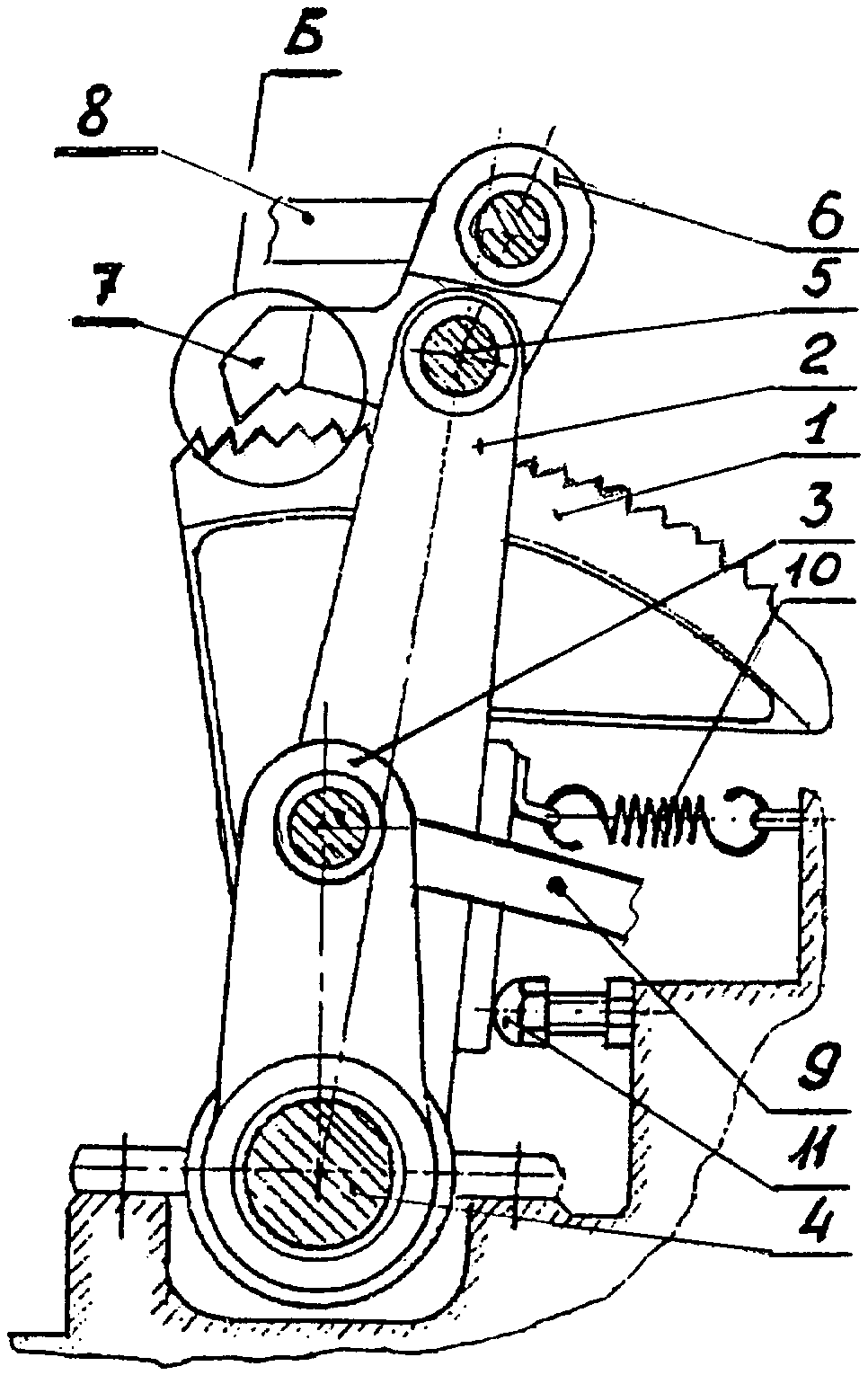

Obrázek 1 ukazuje celkový pohled na rohatkový mechanismus;
Obrázek 2 ukazuje zapojení podle klasického schématu;
na obrázku 3 – prvek B na obrázku 1 v jeho původní poloze;
na obr.4 – prvek B na obr.1 v pracovní poloze.

Rohatkový mechanismus parkovací brzdy obsahuje ozubený sektor 1, vozík 2 a mezilehlou páku 3, které jsou vůči sobě upevněny na ose 4. V horní části vozíku 2 na ose 5 je umístěna západka 1 s zub 6 je pevný s možností otáčení a vytváření záběru s ozubeným sektorem 7 Profil zubu 7 západky 6 a profil dutiny ozubeného sektoru 1 jsou geometricky podobné. Úhel profilu zubu 7 západky 6 a úhel profilu dutiny ozubeného sektoru 1 se volí v rozsahu 87°-90°. Západka 6 je kinematicky spojena tyčí 8 s ovládací pákou parkovací brzdy. Převodový sektor 1 je kinematicky spojen s ovladači parkovací brzdy pomocí mezilehlé páky 3 přes tyč 9.

Pružina 10 a doraz 11 slouží k fixaci výchozí polohy vozíku 2.
Rohatkový mechanismus parkovací brzdy funguje následovně.

Při nastavování pásového vozidla na parkovací brzdu posuňte ovládací páku parkovací brzdy nahoru k sobě, přičemž síla z ovládací páky přes tyč 8 se přenese na západku 6. Západka 6, nainstalovaná na ose 5, se při otáčení dostane do kontaktu s jedním z prohlubní převodového sektoru 1. Dalším pohybem ovládací páky takto vzniklý záběr přenáší sílu z ovládací páky na vozík 2, namontovaný na stejné ose 4 s převodovým sektorem 1 a následně přes tyč 9 k brzdovým válcům. Převodový sektor 1 je kinematicky spojen s akčním členem a jeho poloha se neustále mění v závislosti na opotřebení brzdového obložení. Po každém intenzivním brzdění se ozubený sektor 1 posune úměrně velikosti opotřebení obložení a pod zubem 7 západky 6 se objeví nejbližší dutina ozubeného sektoru 1.

Protože profil zubu 7 západky 6 a profil dutiny ozubeného sektoru 1 jsou provedeny geometricky podobně a mají úhel v rozsahu 87°-90°, nedochází k žádnému „volnoběžnému“ klouzání západky. 6 a v důsledku toho nedochází k „volnoběžnému“ pohybu ovládací páky.

Při uvolnění brzdy se zub 7 západky 6 dostane tangenciálně ze záběru s ozubeným segmentem 1, což se projevuje výrazným snížením síly na ovládací páku brzdy a tím i opotřebením pracovních ploch ráčnový mechanismus je snížen.

Nároky (1)

Západkový mechanismus parkovací brzdy obsahující ozubený sektor, kinematicky spojený s brzdovými akčními členy, a západku, kinematicky spojenou s ovládací pákou brzdy, instalovanou s možností vytvoření záběru s ozubeným sektorem, vyznačující se tím, že profil zubu západky a profil zubu ozubeného sektoru jsou provedeny geometricky podobné, přičemž hodnota úhlu profilu zubu a profilového úhlu dutiny zubového sektoru jsou zvoleny v rozsahu 87-90°.

RU2010147071/11U 2010-11-19 2010-11-19 Západkový mechanismus parkovací brzdy RU107735U1 (ru)

Prioritní aplikace (1)

Číslo žádosti	Důležité datum	Datum podání	Titul
RU2010147071/11U RU107735U1 (ru)	2010-11-19	2010-11-19	Ráčna parkovací brzdy

Aplikace nárokující si prioritu (1)

Číslo žádosti	Důležité datum	Datum podání	Titul
RU2010147071/11U RU107735U1 (ru)	2010-11-19	2010-11-19	Ráčna parkovací brzdy

Publikace (1)

Číslo publikace	Datum publikace
RU107735U1 true RU107735U1 (ru)	2011-08-27
