Velikosti rozvodového řemene: Tabulka s charakteristikami
Pohon ozubeným řemenem oproti plochým klínovým řemenům díky absenci prokluzu polohuje polohu pohonu a umožňuje přenos točivého momentu s vysokou přesností. Výhodou ozubeného převodu je malý silový ráz na hřídele a nápravy, schopnost přenášet zatížení ve vysokých rychlostech a vysoká účinnost.
Nekonečné rozvodové řemeny se vyrábí v různých charakteristikách a délkách. Jejich síla a spolehlivost poskytují významný ekonomický efekt prodloužením intervalu údržby.

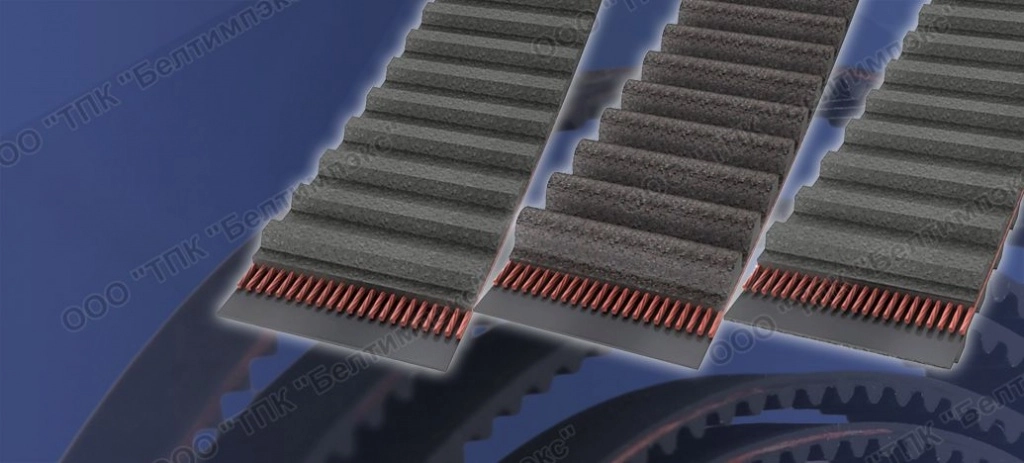

Klasifikace podle profilu
Při přenosu síly z řemenice přes řemenový pohon zabírají zuby řemene a řemenice. Správné umístění řemene závisí na přesnosti řemenice, rozteči řemene a tvaru zubu.
Existují tři hlavní typy profilů:
- Lichoběžníkový, s lichoběžníkovým zubem. Tento typ profilu se používá u dopravníků.
- Kulatý profil, který se vyznačuje zvýšenou kontaktní plochou s kladkou díky hladkému nástupu zubů do záběru. Kruhový profil rovnoměrně rozkládá napětí a přenáší vyšší zatížení.
- Zkrácený. Jedná se o „střední“ variantu mezi trapézovými a kruhovými profily.
Hlavní vlastnosti ozubených řemenů
Pohon ozubeným řemenem zajišťuje dvě důležité podmínky pro kvalitní přenos síly: synchronizaci tohoto převodu a relativně malé zatížení, které řemen klade na rotační podpěry hřídelů a ložisek. Splnění těchto podmínek umožňuje přenos vážných zatížení s malým počátečním napětím řemene.
K přenosu síly dochází v okamžiku záběru zubů řemene a řemenice. Hlavní zatížení řemenu (deformace a klouzání) je pozorováno, když zub vstupuje a vystupuje z drážek řemenice. Tato vlastnost pohonu ozubeným řemenem je pro konstruktéry hlavním problémem.
Ozubené řemeny jsou klasifikovány podle následujících parametrů:
- Materiál pásu: pryž nebo polyuretan. Syntetické řemeny jsou spolehlivější, jsou určeny pro dlouhodobé používání a na rozdíl od pryže snesou působení agresivního prostředí.
- Tvar zubu: lichoběžníkový, půlkruhový a obdélníkový.
- Podle funkčnosti: jednostranné nebo oboustranné. Jednostranný pás je pás, jehož zuby jsou na vnitřní ploše. Oboustranný rozvodový řemen má na obou stranách zuby. Je navržen pro použití ve složitých převodových obvodech, které poskytují více řemenic, které mohou být umístěny uvnitř nebo vně řemenu.
Ozubené řemeny lze díky jejich nízké průtažnosti a způsobu přenosu síly záběrem používat bez použití napínače.
Jak vybrat správný rozvodový řemen
Pás se vybírá podle uvedeného označení. Pokud není označení, pak je nutné vizuálně určit materiál, profil řemene (podle tvaru zubů), určit rozteč (změřit vzdálenost mezi středem 1. a 11. zubu a rozdělit výsledek o 10) a změřte tloušťku pásu. Dále se vypočítá délka rozvodového řemene a jeho šířka. Ozubený řemen si můžete vybrat pomocí tabulky jejich kompatibility s řemenicemi.
Vlastnosti pásů jsou uvedeny v tabulce:
| Typ (profil pásu) | Rozteč zubů, mm | Tloušťka pásu, mm | Výška zubů, mm | Rozsah délek, mm |
|---|---|---|---|---|
| Ploché ozubené řemeny | ||||
| MXL | 2,032 | 1,14 | 0,51 | 109,73 – 1026,16 |
| XL | 5,08 | 2,3 | 1,27 | 152,40 – 1600,20 |
| L | 9,525 | 3,6 | 1,91 | 314,96 – 1524 |
| H | 12,7 | 4,3 | 2,29 | 609,60 – 4318 |
| XH | 22,225 | 11,2 | 6,35 | 1289,05 – 4445 |
| XXH | 31,75 | 15,2 | 9,53 | 1587,5 – 5080 |
| T5 | 5 | 2,2 | 1,2 | 185 – 1215 |
| T10 | 10 | 4,5 | 2,5 | 260 – 2250 |
| Ozubené řemeny profilu HTD | ||||
| HTD 3M | 3 | 2,4 | 1,2 | 111 – 1569 |
| HTD 5M | 5 | 3,6 | 2,1 | 225 – 2525 |
| HTD 8M | 8 | 5,6 | 3,4 | 288 – 3808 |
| HTD 14M | 14 | 10 | 6,1 | 966 – 4578 |
| Ozubené řemeny profilu STD | ||||
| S3M | 3 | 2,1 | 1,14 | 93 – 6510 |
| S4,5M | 4,5 | 2,7 | 1,71 | 162 – 2111 |
| S5M | 5 | 3,61 | 1,91 | 200 – 4000 |
| S8M | 8 | 5 | 2,95 | 352 – 6640 |
| S14M | 14 | 5 | 5,3 | 714 – 5012 |
| Ozubené řemeny profilu HPS | ||||
| HP-S5M | 5 | 3,61 | 1,91 | 225 – 2000 |
| HP-S8M | 8 | 5,3 | 3,05 | 352 – 4400 |
