Ahoj. Potřebuji převést stejnosměrný proud na střídavý, tzn. střídač.
1. K dispozici je stejnosměrný zdroj (až 30 V).
2. K dispozici je PWM generátor 1 – 150 000 Hz.
Je nutné získat na výstupu střídavý proud o frekvenci a napětí zdroje specifikovaném v PWM (tj. není třeba jej zvyšovat, ponechat obdélníkový tvar).
Přečetl jsem si článek https://habr.com/ru/post/358172/ a pochopil jsem podstatu: je potřeba střídavě přepínat výstupy stejnosměrného zdroje na svorky AC snímače, tzn. takže + a – jsou jimi nahrazeny. Ale není jasné, jak to implementovat. V článku jsou na obrázku až 4 PWM, ale rád bych si vystačil s jedním, protože je to takto: https://aliexpress.ru/item/33042592519. . 7372929708
V ideálním případě bych chtěl použít několik optočlenů nebo dokonce jeden mikroobvod pro rychlé přepínání, nevím, zda by fungovaly: https://www.chipdip.ru/catalog/power-di . n-spínače.
Poraďte prosím něco jednoduchého, bez hromady prvků, ale spolehlivého, aby při přepojování nedošlo ke zkratu.
Nadpis zprávy: Re: Jak převést stejnosměrný proud na střídavý?
Přidáno: Pá 28. května 2021 23:02:22
Potřebujete PWM nebo jen meandr? Pokud druhý, tak: kobylka čtyř MOSFETů s vhodnými charakteristikami a dvou ovladačů horní a dolní klávesy IRxxxx (nebo něco podobného). Přiveďte vstupní napětí z generátoru na jeden ovladač a stejné napětí, ale invertované, na druhý. Schéma každého polovičního můstku je typické z datového listu ovladače. Nezapomeňte na zámek napájení.
_________________
POZOR! Své příspěvky často upravuji, proto vám doporučuji před odpovědí obnovit stránku.
Nenesu odpovědnost za předávání témat s mými zprávami moderátory na MEAVU.
Tlama – žádné tlapky! (Palindrom)
Nadpis zprávy: Re: Jak převést stejnosměrný proud na střídavý?
Přidáno: Pá 28. května 2021 23:13:19
| Zuby |
Meandr. Existuje nějaký hotový mikroobvod (ze stejného čipu nebo od Ali), protože nejsem silný v návrhu obvodu? Jaké hotové věci lze použít?
Montáž PCB od 30 $ + doprava ZDARMA po celém světě + šablona
Nadpis zprávy: Re: Jak převést stejnosměrný proud na střídavý?
Přidáno: So 29. května 2021 00:04:30
| Mučitel čipů |
romsergMěli byste také uvést typ a výkon zátěže. Mezi řidiči motorů se asi něco hodí. Jako příklad – L6201. Vše v jednom pouzdře, přiveďte svůj signál v protifázi na vstupy IN1, IN2.
Nadpis zprávy: Re: Jak převést stejnosměrný proud na střídavý?
Přidáno: So 29. května 2021 00:24:24
| Zuby |
Zátěž je malá – jedná se o myo- a neurostimulátor s nastavitelnými parametry, tzn. několik wattů.
Značka MOSO Power je oblíbená po celém světě. Četné dotazy naznačují, že o produkty společnosti je zájem a poptávka po nich neustále roste. Technická podpora MOSO shromáždila nejčastější dotazy na různá témata, aby mohla lépe představit produkt zákazníkovi a ušetřit čas vývojovému inženýrovi.
Nadpis zprávy: Re: Jak převést stejnosměrný proud na střídavý?
Přidáno: So 29. května 2021 01:00:17
Ahoj. Potřebuji převést stejnosměrný proud na střídavý, tzn. střídač.
1. K dispozici je stejnosměrný zdroj (až 30 V).
2. K dispozici je PWM generátor 1 – 150 000 Hz.
Je nutné získat na výstupu střídavý proud o frekvenci a napětí zdroje specifikovaném v PWM (tj. není třeba jej zvyšovat, ponechat obdélníkový tvar).
Pochopil jsem to: je potřeba střídavě přepínat výstupy stejnosměrného zdroje na svorky AC, tzn. takže + a – jsou jimi nahrazeny. Ale není jasné, jak to implementovat.

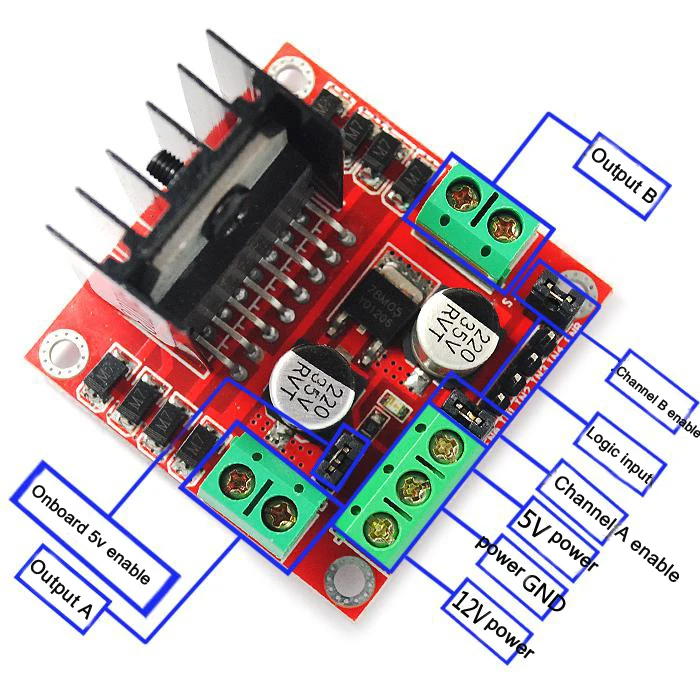

https://aliexpress.ru/item/32994608743.html

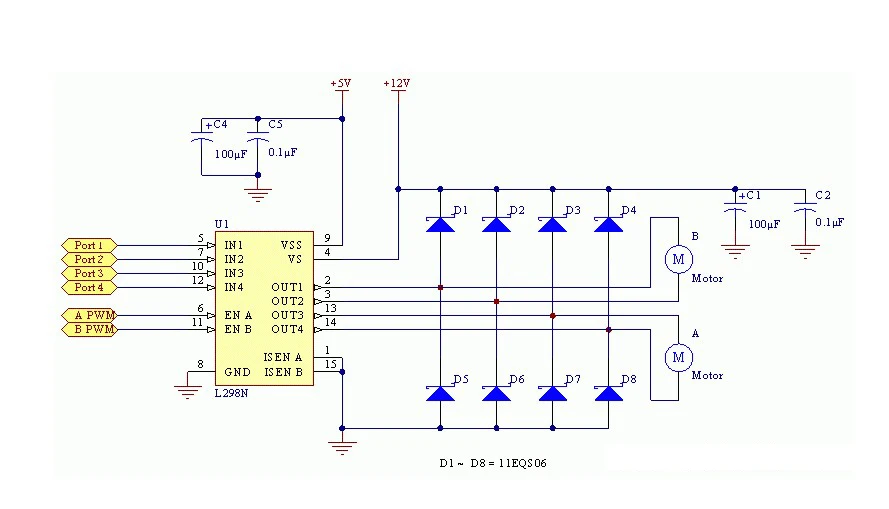

Ve skutečnosti je pro vás mikroobvod L298 dokonce „nadbytečný“ – obsahuje DVA H-můstky a vy potřebujete pouze jeden.
Spojler
Mikroobvod umožňuje spínání až 35 voltů při proudu až 2 ampéry. Aby se na výstupech OUT1 a OUT2 objevilo „antifázové“ napětí, je nutné na vstupy In1 a In2 přivést řídicí impulsy úrovní TTL „v protifázi“.
„Zkrat“ NENÍ V PRINCIPU MOŽNÝ, protože „správný“ H-můstek je v nejjednodušším případě obvod jako tento:
