Indukční topný kotel: udělejte to sami, jak to udělat sami, schéma, výhody vytápění soukromého domu s indukčními dlaždicemi

Vlastní indukční topný kotel je výhodnou možností, která vám pomůže ekonomicky vytápět soukromý dům, byt nebo nebytový dům.

Taková zařízení mají vysokou produktivitu a jednoduchý design. Princip fungování tohoto systému na bázi indukční elektřiny.

Výhodou topného zařízení jsou prvky obsažené v jeho složení, které jsou schopny odolat velkému zatížení. Rizika rychlých poruch topného kotle jsou minimální. Také konstrukce předmětného zařízení neobsahuje rozebíratelné spoje, což zaručuje absenci netěsností. Topný kotel vyrobený vlastníma rukama pracuje tiše, což umožňuje jeho instalaci na vhodném místě.

Zařízení indukčního kotle pro vytápění soukromého domu

Zařízení je určeno pro přeměnu elektrické energie na teplo energie pomocí zařízení.

Indukční jednotky jsou schopné rychle zvýšit teplotu chladicí kapaliny, na rozdíl od topných těles. Důležitou součástí zařízení je transformátor (induktor), který se skládá ze dvou typů vinutí.

Uvnitř je generován proud vírového typu, poté je energie přiváděna do závitu nakrátko, který zároveň slouží jako pouzdro. Když sekundární vinutí dostane dostatek energie, to se okamžitě přeměňuje na teplo, které ohřívá chladicí kapalinu.

Induktor

Tento prvek je důležitou součástí zařízení, ve kterém se objevuje střídavé magnetické pole, zařízení se skládá ze dvou typů vinutí – primární a sekundární. Vyrobeno z nerezového drátu na plastovém těle. Tato metoda zvyšuje účinnost a produktivitu jednotky. K výrobě těla zařízení budete potřebovat tlustou plastovou trubku 5 centimetrů v průměru. Bude sloužit jako základ indukční cívky a bude součástí tepelného vodiče.

Měnič

Tato součást odebírá elektrickou energii v domácnosti a přeměňuje ji na vysokofrekvenční proud. Poté je energie dodávána do primárního vinutí induktoru.

Topný prvek

K přípravě budete potřebovat: dvě kovové trubky, které mají průměr 2.5 vidět. Výrobky by měly být svařeny dohromady, aby byl tvar součásti kulatý. Mechanismus bude sloužit nejen jako topné těleso, ale také jako kotlové jádro.

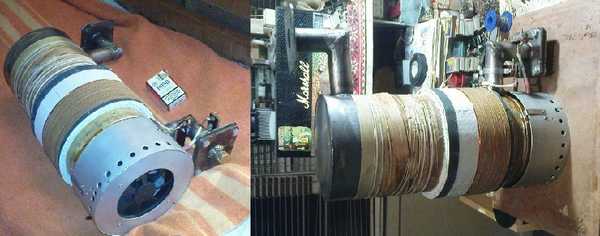

Foto 1. Indukční kotel vyrobený ručně. Uvnitř konstrukce je topné těleso.

Odbočné potrubí

Jedna odbočná trubka slouží proaby se chladicí kapalina dostala do kotledruhý dodávat ohřátou vodu do topného systému.

Help. Princip výpočtu induktoru závisí na požadovaném výkonu kotle pro vytápění místnosti. Výpočtový vzorec: 1 kW na 10 metrů čtverečních plocha areálu s výškou stropu nepřesahující tři metry. Například místnost s celkovou plochou 160 M 2 tepelný indukční kotel s el 16 kW.

Mechanismus provozu ohřevu z indukčního sporáku

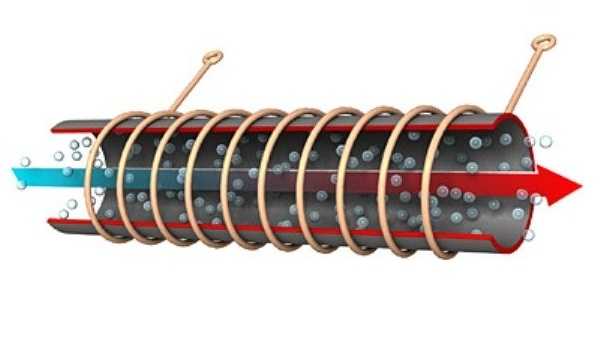

Výstavba kotel je založen na elektrických induktorech, které zahrnují 2 vinutí zkratována. Vnitřní vinutí přeměňuje příchozí elektrickou energii na vířivé proudy. Uvnitř jednotky se generuje elektrické pole, které pak vstupuje do druhé zatáčky.

Sekundární článek funguje jako topný článek. topné těleso a kotlové těleso.

Přenáší vyrobenou energii na chladicí kapalině topného systému. Jako nosiče tepla pro takové kotle se používá speciální olej, čištěná voda nebo nemrznoucí směs.

Vnitřní vinutí ohřívače je vystaveno elektrické energii, která způsobuje vznik napětí a vznik vířivých proudů. Přijatá energie se přenese do sekundárního vinutí, načež se jádro zahřeje. Když se celý povrch chladicí kapaliny zahřeje, Přenese tok tepla do radiátorů.

Jak vyrobit zařízení sami

Indukční kotel si můžete vyrobit sami, hlavní věcí je dodržovat níže uvedené pokyny.

Dále vás bude zajímat:

Potřebné nástroje a materiály

• Kleště, kleště.
• oběh čerpadlo.
• Měnič svařování.
• Kulové kohouty a adaptéry bude vyžadována při instalaci jednotky do topného systému.
• Měděný, ocelový nebo nerezový drát. Je lepší kupovat nové materiály, protože je lepší nepoužívat vinutí ze starých cívek. Průřez drátu, který je vhodný pro navíjení trubky je 0.2 mm, 0.8 mm, 3 mm.
• Kousek plastové trubky – корпус vzory.

Pracovní řád

K sestavení jednoduchého indukčního kotle nebudete muset používat složité nástroje ani drahé materiály.

Vše, co potřebujete, je obrácený svařovací stroj. Základní a krok za krokem fáze výroby:

1. Řezejte ocelový nebo nerezový drát na kusy pomocí nůžek na drát od 5 do 7 cm.
2. Plastová trubka pro sestavení těla přístroje o průměru 5 cm. Trubka by měla být těsně naplněna nařezanými kousky drátu a položena tak, aby uvnitř nezůstal žádný prázdný prostor.
3. Na koncové části trubky je připevněna jemnozrnná kovová síť.
4. Krátké úseky potrubí jsou připevněny ke spodní a horní části hlavního potrubí.
5. Trubku pevně omotejte měděným drátem, počet závitů minimálně 90. Mezi zatáčkami by měla být zachována stejná vzdálenost.

Důležité! Všechny exponované oblasti měděného drátu by měly být izolovány speciálními materiály, které mají dobrou elektrickou a tepelnou vodivost. Indukční kotel vyžaduje povinné uzemnění.

1. Na těleso ohřívače se připojují speciální adaptéry určené pro vložení do topenářských nebo vodovodních konstrukcí.
2. Je instalováno oběhové čerpadlo.
3. K hotové cívce je připojen invertující prvek. pro 18-25 A.
4. Topný systém je připraven k plnění chladicí kapalinou.

Varování! Pokud v konstrukci není chladicí kapalina, topný kotel nespouštějte. Jinak plastový materiál pouzdra se začne tavit.

Výsledkem je levná, jednoduchá jednotka, která efektivně vytápí obsluhované prostory.

Pro instalaci indukčního systému je vhodný topný systém. Uzavřené provedení s čerpadlem, který vytvoří cirkulaci vody v potrubí.

Trubky vyrobené z plastu jsou také vhodné pro instalační práce při připojení domácího topného zařízení.

Při instalaci je nutné dodržovat vzdálenost od blízkých objektů. Podle bezpečnostních předpisů by měla být vzdálenost mezi topnou jednotkou a jinými předměty a stěnami cca 30 cm a více, od podlahy a stropu 80 cm nebo více. Doporučuje se instalovat zařízení pro měření tlaku kapaliny v uzavřeném prostoru a ruční odvzdušňovač na výstupním potrubí.

Jak připojit kotel vlastními rukama, schéma

1. DC zdroj 220 V.
2. Indukční kotel.
3. Skupina bezpečnostních prvků (zařízení pro měření tlaku kapaliny, ventilace).
4. Kulový ventil.
5. Oběhové čerpadlo.
6. Síťový filtr.
7. Membránová nádrž na zásobování vodou.
8. Chladič.
9. Indikátor naplnění a vypouštění topného systému.

Foto 2. Schéma připojení indukčního kotle k topnému systému. Čísla označují části konstrukce.

Užitečné videa

Podívejte se na video, které vám řekne, jak si vyrobit indukční topný kotel sami.

Hlavní argumenty ve prospěch této technologie

Hlavní výhodou vlastní výroby indukčního kotle je to snadnost instalace, který se vyrábí na jakémkoli vhodném místě, není nutná samostatná místnost. Například se vyřízne část potrubí umístěná v blízkosti vstupu chladiče a připojí se topné zařízení. Je poměrně obtížné vyrobit indukční topnou jednotku sami, ale šetří peníze za provoz a nevyžaduje další údržbu. výhodné designové vlastnosti.

Věnujte pozornost souvisejícím produktům

• Aku šroubováky
• Аксессуары
• Příslušenství pro pneumatické nářadí
• Bucky
• Benzínové řezačky a elektrické řezačky
• Automatizační bloky
• Domácí fanoušci
• Vertikutátory a provzdušňovače
• CCTV DVR
• Externí příslušenství
• Ohřívače vody
• Vodní pumpy
• Ohřívače vody
• Foukače listí a zahradní vysavače
• Vzduchové kompresory
• Vestavěné konvektory
• Plynové lahve
• Plynové konvektory
• Plynové ohřívače
• Sekačky na trávu
• Rázové utahováky
• Hořáky pro topné kotle
• Hotové sady pro video dohled
• Topný kabel
• Grily, udírny, grilování
• Motory pro zahradní techniku
• Vrtačky a stavební míchačky
• Štípačky dřeva
• Drtiče zahradního odpadu
• Nástroje na vaření
• Ionizátory vzduchu
• CCTV kamery
• Krby a kamna
• Lepicí pistole
• Klimatizace
• Rozdělovací skříně
• Komponenty klimatizace
• Příslušenství k vyhřívaným věšákům na ručníky
• Příslušenství k radiátorům a vytápěným podlahám
• Příslušenství pro video monitorovací systémy
• Klimatizace
• Pásové pily
• Malířské instalace
• Braziers
• mini traktory
• Řídicí moduly
• Vysokotlaké myčky
• Montážní pily
• Motobloky a kultivátory
• motorová čerpadla
• Sady pneumatického nářadí
• Sady nádobí
• Přílohy
• Nástavce kotle
• Nože a příslušenství k sekačce na trávu
• Ohřívače
• Vysoušeče vzduchu
• Demoliční kladiva
• Topné kotle
• Čističe a zvlhčovače vzduchu
• Punchers
• Přímočaré pily a elektrické pily na železo
• Řezačky dlaždic
• Pneumatické airbrush, stříkací pistole, texturovací pistole
• Pneumatické rázové utahováky
• Pneumatické vrtačky
• Pneumatické nýtovače
• Vzduchové přímočaré pily a pily
• Pneumatické nůžky a pneumatické nože
• Pneumatické pistole
• Pneumatické sešívačky
• Pneumatické ráčny
• Pneumatické brusky
• Pneumatické šroubováky
• Sušičky ručníků
• Ostatní příslušenství
• Jiné pneumatické nářadí
• Topení radiátory
• Pilařské stroje
• Grilovací rošty
• Mřížky pro konvektory
• Zahradní nůžky a nůžky na živý plot
• Sekačky
• Řídicí systémy kotlů
• Sponky, hřebíky a špendlíky
• Sněhové frézy
• Stavba vysoušečů vlasů
• Stavební elektrické nůžky
• Vodoměry
• Tepelné akumulátory
• Tepelné závěsy
• Tepelné čerpadla
• Tepelné pistole
• Nosič tepla
• Termostaty
• Palivové bloky a biopaliva
• Pokosové pily
• Trimry
• Teplá podlaha
• Diamantové vrtné soupravy
• Frézy
• Elektrické řetězové pily a motorové pily
• Kotoučové (kotoučové) pily
• Digitální domácí meteostanice
• Špejle
• Nástěnné honičky
• Šroubováky
• Elektrické stříkací pistole
• Elektrické přímočaré pily
• elektrické hoblíky

Téma účinnosti a hospodárnosti indukčních kotlů je stále nejasnější. Diskuse je aktivní, a to i na mnoha fórech. Otevřené a dostupné však zůstávají pouze ty, které dokazují, že tyto úspory jsou vynálezy bezohledných prodejců. Ostatní se stanou nedostupnými.

Hlavním argumentem odpůrců použití indukčních kotlů je zákon zachování energie. Navíc se to interpretuje následovně: bez ohledu na to, který ohřívač je napájen 1 kW elektřiny, dokáže vyrobit jen o něco méně než 1 kW tepelné energie. O něco méně – kvůli ztrátám a méně než XNUMX% účinnosti. Protože topné těleso, tedy indukční ohřívač, spotřebuje stejné (nebo téměř) množství elektřiny na vytvoření stejného množství tepla. A jelikož jsou indukční kotle mnohem dražší, jejich nákup je vyhozené peníze.

Našli se i odpůrci. Je jich málo, ale existují. Tato teorie není jednoduchá a vyžaduje hluboké znalosti. Ale podstatou námitky je toto: topidlo při spotřebě 1 kW elektřiny vyrobí 1 kW energie, ale ne všechna tato energie je tepelná. A pokud jde o výrobu tepelné energie, indukční ohřívače jsou mnohem produktivnější než tradiční topná tělesa. A přímým potvrzením toho jsou indukční vařiče pro domácnost. K ohřevu stejného množství vody potřebují méně elektřiny. To lze snadno zkontrolovat: vezměte dvě plotýnky stejného výkonu – indukční a spirálovou. Poté vložíte dva stejné hrnce s vodou, zapnete je a zaznamenáte, kolik času zabere každá jednotka při stejném výkonu. Čím kratší je doba do varu, tím méně elektřiny se spotřebuje.

Jak vyrobit indukční kotel sami

Nyní o tom, jak vyrobit indukční kotel vlastníma rukama. Pokud všechno děláte sami, potřebujete hodně znalostí. Například dva elektronikové pracovali déle než šest měsíců, spotřebovali spoustu náhradních dílů a utratili za ně spoustu peněz. Nakonec jsme sestavili pracovní nastavení a byli jsme velmi spokojeni s výsledkem, ale zveřejnili jsme pouze fotografii.

Webové stránky výrobců obsahují pouze obecné informace demonstrující provozní principy a žádná schémata. Obecně je to pochopitelné.

Ty modely, které navrhují vyrobit plastovou trubku tak, že ji naplníte kousky drátu a drát navinete navrch, mohou fungovat, ale jsou zjevně nedokončené. Je vyžadována seriózní ochrana: závity cívky jsou nahoře a prochází jimi proud. Navíc ze sítě 220 V navíc neexistuje žádná regulace teploty, která je plná nebezpečí: plast se roztaví. Je také nutné vypočítat rychlost chladicí kapaliny a mnoho dalšího. Obecně to není bezpečné.

Níže je video ukazující jednu z možností takového domácího indukčního topného kotle. Není těžké provést:

• Kovové prvky jsou napěchovány do silnostěnné plastové trubky (na videu polypropylen s hliníkovou výztuhou). V některých případech se jedná o malé kousky kovového drátu o průměru 5-7 mm, v tomto videu – magnetický fechral drát, který nerezaví, ale bude zmagnetizován.
• Na potrubí je na obou stranách umístěn stoh. Nedovolí propadnutí kovových prvků.
• Na obou uzavřených koncích jsou instalovány armatury, pomocí kterých bude kotel (již kotel) instalován do systému. Přibližné schéma instalace je znázorněno na obrázku.
• Měděný drát je navinut na samotnou trubku. Je vhodné najít smaltovaný drát. Musíte udělat 90-100 otáček, je vhodné udržovat krok. No zkus ty cívky něčím zakrýt. Například jako v předchozí verzi z videa (bylo vyplněno kousky drátu).
• Poté je třeba nainstalovat kotel do topného systému, spustit cirkulaci a teprve poté připojit spirálu k elektrické síti. Bez chladicí kapaliny se potrubí velmi rychle roztaví.

Podle autora tohoto kotle se voda špatně ohřívá. Vyžaduje větší výkon (má cca 1,8 kW, ale potřebuje 3 kW).

Topný kotel z indukčního sporáku nebo panelu

Ale kdo si chce vyrobit indukční kotel, nemusí si ohřívač montovat sám. Vše, co potřebujete, je pořídit si indukční varnou desku. Stojí od 50 dolarů a výše. Možnosti jsou následující:

• Pokud máte kovový nebo litinový radiátor (hliníkové nejsou vhodné), můžete obklad jednoduše opřít o radiátor a zapnout. Radiátor se začne ohřívat a šíří teplo po místnosti. V místnosti 20 m2 byla v provozu kamna nastavená na 0,8 kW. Při -20 o C byla místnost +25 o C. Není to nejúčinnější metoda, ale docela dobrá. A je snadné zkontrolovat jeho fungování. Zvláště pro ty, kteří mají dlaždice.
• Druhou jednoduchou možností je svařit „kotel“ z kovu. Na jedné straně přivádět studenou vodu, na druhé odebírat ohřátou vodu, instalovat oběhové čerpadlo. Video níže ukazuje příklad použití indukční varné desky a dvou kovových pánví vyrobených z kovu o tloušťce 5 mm.

Tento typ kotle si z indukčního vařiče zvládne vyrobit každý. Ještě jednou upozorňujeme na skutečnost, že aby se kapalina nebo povrch zahřály, musí být kov magnetický. Dobrá nerezová ocel (nemagnetická) nebo hliník nejsou vhodné: vířivé proudy se v nich nešíří. Kromě toho, že nemusíte téměř nic dělat, je tato možnost dobrá, protože kamna mají ovládací a bezpečnostní systém, který v případě přehřátí zařízení vypne.

Výsledky

Ze tří prezentovaných možností domácích indukčních topných kotlů dva nejsou tak docela kotle (nebo nejsou kotle vůbec – podle toho, jak se na to díváte). Ale zároveň je možné s jejich pomocí vytápět místnosti. Metody s indukční varnou deskou lze snadno zkontrolovat, zejména pro ty, kteří takovou varnou desku mají. Chcete-li zvýšit přenos tepla ve variantě dlaždice + radiátor, můžete zařídit ventilátor pro foukání vzduchu (v případě potřeby). Ale jak dobře to funguje, musíte vyzkoušet na vlastní zkušenosti.
