Proudění vody v řekách. Velká ruská encyklopedie

Průtokoměr je hlavním řešením tak naléhavého problému, jako je účtování a racionální využívání různých zdrojů energie, jako jsou: voda, pára, plyny, olej, topný olej, benzín, potravinářské výrobky (kapalina), činidla atd.

Nejpoužívanější průtokoměry v různých systémech a měřicích jednotkách se dělí podle způsobu měření průtoku do následujících typů:

elektromagnetické;
tachometr;
ultrazvuk
vír;
konstantní tlakový rozdíl (rotametry);

Existuje také několik typů speciálních průtokoměrů, které se používají k měření průtoků konkrétních médií nebo pracují se zvýšenou přesností měření – s minimální možnou chybou měření průtoku. Patří sem následující typy průtokoměrů:

proměnná tlaková ztráta;
mše;
plovák;
Coriolis;
laločnatý

Průtokoměr, jak jeho název napovídá, slouží k měření průtoku, tzn. počet různých médií protékajících daným průřezem za jednotku času. Průtok se měří v jednotkách hmotnosti dělených jednotkou času (t/h, kg/h, kg/min atd.) nebo v jednotkách objemu dělených jednotkou času (m3/h; dm3/s; m3/min atd.). Podle toho v prvním případě máme hmotnostní tok a ve druhém – objemový tok.

Nejjednodušší princip fungování je princip tzv. tachometrických vodoměrů. Základem jejich konstrukce je oběžné kolo nebo turbína umístěná v proudu kapaliny, která je spojena s počítacím mechanismem. Mechanismus zase převádí počet otáček na litry nebo metry krychlové.

Dalšími, nejčastěji používanými průtokoměry pro různá média, kromě tachometrických, jsou ultrazvukové průtokoměry, elektromagnetické průtokoměry (indukční) a vírové průtokoměry. Jejich obecný rozdíl od tachometrických je v tom, že konstrukce průtokoměru neobsahuje žádné pohyblivé části a při měření se používají elektronická zařízení.

TACHOMETRICKÉ PRŮTOKOMĚRY – Elektroměry se dělí na lopatkové a turbínové. Lopatkové měřiče se dále dělí na jednoproudové a víceproudové a turbínové měřiče se dělí na měřiče s mechanickým počítacím mechanismem a s jednotkou snímání indukčního signálu.

Existují také lopatkové a turbínové vodoměry s “suchým” a “mokrým” typem činnosti, stejně jako s pulzním výstupem nebo bez něj.

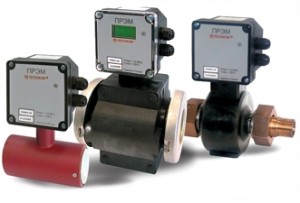

ELEKTROMAGNETICKÉ PRŮTOKOMĚRY jsou založeny na interakci pohybující se vodivé kapaliny s magnetickým polem. Tato interakce podléhá Faradayovu zákonu elektromagnetické indukce, podle kterého se v elektricky vodivé kapalině pohybující se magnetickým polem indukuje EMF úměrné rychlosti kapaliny.

ULTRAZVUKOVÉ PRŮTOKOMĚRY, měření průtoku měřeného média (kapaliny, páry, plynu, činidel atd.) analýzou toho či onoho akustického efektu, ke kterému dochází při průchodu ultrazvukových vibrací průtokem Ultrazvukové průtokoměry se dělí na typy s časovým impulsem a Doppler. Tento typ průtokoměru, stejně jako elektromagnetické, patří do celovrtové třídy metrologických průtokoměrů.

Princip činnosti ultrazvukových průtokoměrů typu time-puls spočívá v měření doby průchodu ultrazvukového paprsku podél toku a proti němu, rozdíl v tomto čase je roven dvojnásobku rychlosti proudění měřeného média.
Činnost ultrazvukových průtokoměrů Dopplerova typu spočívá v určování rychlosti pohybu částic (suspenze, kontaminace atd.) nebo vírových útvarů přítomných v pohybujícím se proudu měřeného média pomocí „Dopplerovy metody“.

VORTEXOVÉ PRŮTOKOMĚRY fungují pomocí efektu, který nastává, když proudící médium interaguje s „tělesem proudění“. Principem činnosti těchto průtokoměrů je zaznamenat víry vznikající za „tělesem proudění“ umístěným v proudu, totiž pokud je v proudu měřeného média umístěno určité „těleso“ (tyč zvláštního tvaru), pak frekvence vírů na něm vznikajících, tzv. „Karmanova dráha“, bude úměrná rychlosti proudění, a tedy i objemovému průtoku.

Přečtěte si více

Kombinovaná koupelna - klady a zápory | V instalatérství

Pro výběr průtokoměrů prosím volejte. 8 (977) 262-36-80
nebo emailem: [email protected]

Proudění vody v řekách, množství vody protékající průřezem koryta vodního toku (řeka, potok, kanál) za jednotku času. Obvykle se vyjadřuje v m 3 / s a pro velmi malé vodní toky a zdroje (prameny) – v l / s. Proudění vody je jednou z nejdůležitějších číselných charakteristik používaných v hydrologii země. Hodnoty vodních toků se používají k popisu časoprostorových změn průtoku řeky, obsahu říční vody a obsahu říční vody. Při měření se používají různé druhy průměrování. Na různých řekách a v různých fázích jejich vodního režimu (velká voda, sladkost, nízká voda) se může množství průtoku vody pohybovat od nuly při zamrzání nebo vysychání řeky až po mnoho tisíc m 3 /s. Nejvyšší průtoky vody při povodních byly zaznamenány v dolním toku Amazonky (až 300 tis. m 3 /s), ve větvi Padma spojené delty Gangy a Brahmaputry (až 100 tis. m 3 /s).

Průtok vodního toku se zjišťuje několika způsoby: 1) pomocí hydrometrických měřičů, které měří rychlost proudění a měřením určují plochu průřezu koryta (tento způsob je nejrozšířenější, nazývá se „rychlost – plocha“ “); 2) pomocí akustických Dopplerových měřičů rychlosti proudu; 3) pomocí plováků (používaných na malých vodních tocích); 4) pomocí speciálních měřicích zařízení – vodoměrných žlabů a přelivů (používaných na malých vodních tocích nebo vodních dílech). Na řekách se průtoky vody měří většinou jen párkrát do roka. Pro získání hodnoty průtoku vody pro kterýkoli den se používá výpočtová metoda: mezi průtoky měřenými na nejbližší hydrologické stanici a odpovídajícími vodními stavy se používá předem sestrojený identifikovaný grafický vztah – tzv. nákladové křivky; s jejich pomocí se na základě údajů o denních hladinách určují průtoky vody pro stejná data. Na základě údajů o denní spotřebě vody se zprůměrováním zjistí průměrná měsíční, průměrná roční, průměrná dlouhodobá spotřeba vody a také pro libovolný časový interval (sezóna, velká voda, povodeň atd.). Na základě údajů o průměrných průtokech vody jsou vypočteny další charakteristiky průtoku řeky.
